文章來源 : 廣東優科檢測 發表時間：2025-05-09 瀏覽數量：

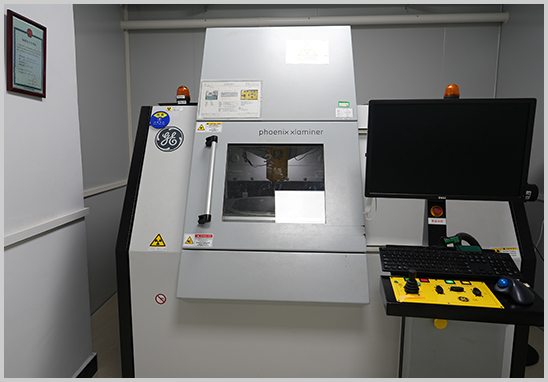

優科檢測認證是一家專業的第三方電子元器件及PCB/PCBA失效分析機構，專注于焊盤上錫不良問題的檢測與診斷。實驗室配備金相顯微鏡、掃描電子顯微鏡（SEM）、能譜分析儀（EDS）、聚焦離子束（FIB）、俄歇電子能譜（AES）等高精度設備，可針對沉錫、HASL（熱風整平）等不同表面處理工藝的焊盤進行全方位檢測。
通過分析焊盤表面氧化、合金化、鍍層厚度不足等失效原因，我們?yōu)槠髽I(yè)提供科學的改善建議，助力提升焊接良率和產品可靠性。服務涵蓋汽車電子、消費電子、工業控制等領域，尤其擅長雙面貼片板二次過爐后上錫不良等復雜問題。
焊盤上錫不良是電子制造中常見的工藝缺陷，直接影響產品性能和壽命：
1. 電氣連接失效：焊點虛焊或拒焊可能導致電路開路或接觸不良，引發設備功能異常。
2. 可靠性下降：氧化或合金化的焊盤在高溫、高濕環境下易發生腐蝕，加速焊點老化。
3. 生產成本增加：不良率高可能導致批量返工甚至報廢，顯著增加制造成本。
結合行業案例與檢測數據，焊盤上錫不良的成因主要包括以下幾類：
1. 沉錫/噴錫層厚度不足：
沉錫層或噴錫層過?。ㄈ纾?.2μm），多次過爐后錫層被完全消耗，銅錫合金暴露導致可焊性差。
2. 焊盤表面氧化：
存儲或過爐過程中焊盤暴露于高溫、高濕環境，表層氧化錫未被助焊劑有效清除，阻礙焊料潤濕。
3. 金屬間化合物（IMC）過度生長：
高溫回流焊加速銅與錫的擴散，形成過厚的Cu-Sn合金層，純錫層耗盡后無法形成可靠焊點。
4. 工藝控制不當：
如HASL噴錫不均、助焊劑活性不足、氮氣保護缺失等，均可能引發局部拒焊。
廣東優科采用多維度檢測技術，精準定位失效根源：

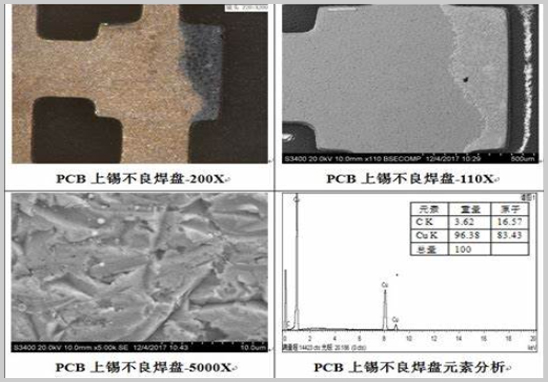

1. 外觀與顯微觀察：
通過金相顯微鏡和SEM觀察焊盤表面形貌，識別氧化、晶須生長或鍍層缺陷。
2. 成分分析（EDS/AES）：
能譜分析檢測表面元素分布，俄歇電子能譜（AES）深度剖析氧化層厚度及合金化程度。
3. FIB剖面分析：
聚焦離子束切割焊盤剖面，結合線掃描技術量化純錫層與合金層厚度變化。
4. 可焊性測試：
模擬焊接過程，評估焊料潤濕性及助焊劑活性匹配度。
1. 委托咨詢：
客戶提交樣品及工藝背景（如表面處理類型、過爐次數等），工程師制定檢測方案。
2. 檢測分析：
實驗室按標準流程完成外觀檢查、成分分析、剖面制樣等，7-10個工作日內輸出初步數據。
3. 報告解讀：
提供包含失效機理、根本原因及改善建議的詳細報告（如增加沉錫厚度、優化助焊劑活性等）。
4. 技術支持：
針對復雜問題，提供工藝優化指導或供應商協同整改服務，確保問題閉環。
