新能源汽車急加速時的芯片發熱、嚴寒戶外啟動時的瞬間溫差——功率器件每天都在經歷“熱脹冷縮”的物理折磨。功率器件AEC-Q101溫度循環試驗（TC） 正是模擬這種極端場景的核心可靠性驗證，直接決定您的產品能否拿到車規認證“入場券”。

功率器件AEC-Q101溫度循環試驗服務簡介

優科檢測認證（CNAS資質實驗室）提供全流程AEC-Q101車規認證服務，溫度循環試驗嚴格遵循：

- 核心標準：AEC-Q101 Rev-E + JESD22-A104F

- 模擬場景：-55℃~150℃極端溫差反復沖擊，驗證器件抗機械應力能力

- 失效預警：提前暴露焊點開裂、分層、鍵合斷裂等致命缺陷

為什么必須做溫度循環試驗？

目的：

> “溫度循環是破壞性試驗！測完的樣品不能再使用”

- 檢驗器件在劇烈溫差變化下（如-40℃冷啟動→150℃滿負荷運行）的結構穩定性

- 激發因材料熱膨脹系數不匹配導致的焊點疲勞、界面分層等問題

意義：

- 車規認證強制項目，未通過則無法進入車企供應鏈

- 新能源汽車電機控制器/OBC/DC-DC 等高壓系統的安全基石

功率器件AEC-Q101溫度循環試驗標準與關鍵參數

1. 核心標準

- AEC-Q101-E：車規分立器件通用要求

- JESD22-A104F：溫度循環測試方法權威細則

2. 五大關鍵參數

哪些功率器件需測試？

所有車規分立功率半導體均需通過！典型器件包括：

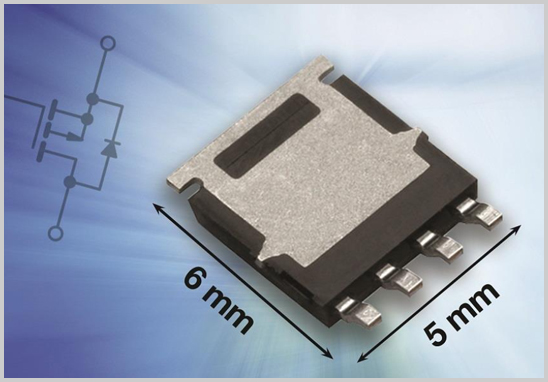

- 功率二極管：Si/SiC肖特基二極管

- MOSFET：硅基/SiC MOSFET、超結MOS

- IGBT及模塊

- 晶閘管、大功率晶體管

> 應用場景：電機驅動、車載充電機（OBC）、電控系統、BMS

功率器件AEC-Q101溫度循環試驗方法及嚴苛點

測試流程示意圖：

低溫保溫 → 急速升溫（≤30分鐘）→ 高溫保溫 → 急速降溫 → 循環1000次

嚴苛性體現在：

1. 極限溫差：-55℃（凍裂風險）? 150℃（材料軟化）

2. 機械應力累積：1000次循環相當于10年車載溫差沖擊

3. 失效敏感點：

 - 焊球裂紋（BGA/倒裝芯片）

 - 鍵合線脫焊（IGBT模塊）

 - 陶瓷基板分層（SiC模塊）

功率器件AEC-Q101溫度循環試驗測試報告辦理流程

1. 預評估

 - 提交器件規格書、應用場景

 - 工程師定制試驗方案（溫度范圍/循環次數）

2. 送樣測試

 - 樣品量：3批次×77件（標準要求）

 - 執行TC試驗 + 中間參數監控

3. 失效分析（如發生）

 - 定位開裂/分層位置（X光/超聲掃描）

 - 提供改進建議

4. 報告交付

 - 出具CNAS認可的中英文報告

 - 附原始數據及失效圖譜
